CTE-12000F使用说明书


一. 概述

    CTE系列数码电子冲击机是采用具有自主知识产权的谐振型脉宽调制技术的全数字化产品,并在系列产品中应用了微电脑和模糊控制技术,使CTE系列产品获得了高可靠性、高效率、小体积和结构模块化。使用和维护简单方便。可对各种塑料薄膜或金属薄膜进行电晕处理。

. 功能部件说明

1. CTE-12000F主机(图1)。

2. 变压器(图2)。

1-1——A输出显示面板 1-2——B输出显示面板
1-3——A输出停 1-4——B输出停
1-5——A功率调节(增加) 1-6——B功率调节(增加)
1-7——A功率调节(减小) 1-8——B功率调节(减小)
1-9——AC电源开关 1-10——门锁
1-11——排风扇 1-12——线孔
2-1——到主机接线柱 2-2——高压输出接线柱
2-3——到主机地线接线柱 2-4——电晕架地线接线柱
2-5——加油孔
(每年加25#变压器油20ml)
2-6——泄气孔(使用时卸除)

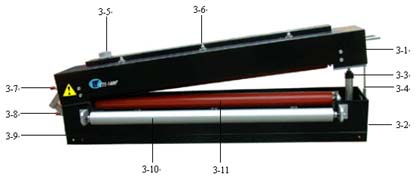

3. 电晕架

3-1--电晕架上箱体 3-2--电晕架下箱体
3-3--开合汽缸 3-4--定位保险杆
3-5--排臭氧风管接口 3-6--刀排气间隙调节螺钉
3-7--上刀排电极接线柱
(接高压A)
3-8--下刀排电极接线柱
(接高压B)
3-9--地线接线柱
(非绝缘电极)
3-10--过辊
3-11--硅胶辊

三. 主要技术指标

四. 主机功能

  • 主机尺寸:600(W)×1300(H)×260(D)mm
  • 主机重量:38kg
  • 变压器箱尺寸:350(W)×350(H) ×300(D)mm
  • 变压器箱重量:35kg
  • 主机和变压器之间的连线:<5m
  • 电源:AC220V×3相(±20%)
  • 最大输出功率:12KVA
  • 频率:约15~20KHz
  • 环境:
    使用温度范围:-10℃~+50℃
    湿度:95%不结露

    CTE-12000F的两块主板可独立工作(用于单面电晕处理),也可以同时工作(用于双面电晕处理)。每路控制由机内的空气开关控制,也可以由面板的停机按键软控制。
    输出功率由面板按键分别控制,数码板显示输出功率,关机参数自动存储。配置故障和停机报警,停棍保护(使能可控)、 高压短路、开路、拉弧放电、风扇停转(过温)自动保护,主板上的发光管显示故障状态。

五. 设备安装

1. 主机的安装

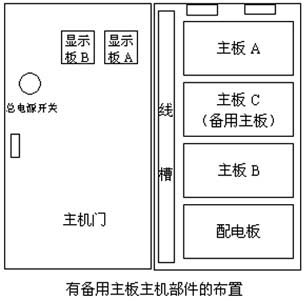

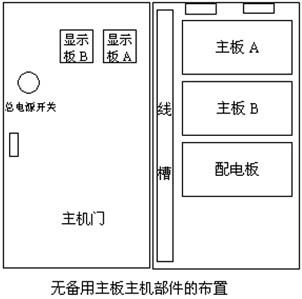

1) 主机部件的布置

说明:
a.主板A、主板B、主板C为三块完全相同的主板,可以互换。主板C为备用主板。
b.显示板A控制主板A,显示板B控制主板B。
c.总电源开关控制配电板上的交流接触器,按进为开,按出为关,关时所有电路板上的电源被切断。

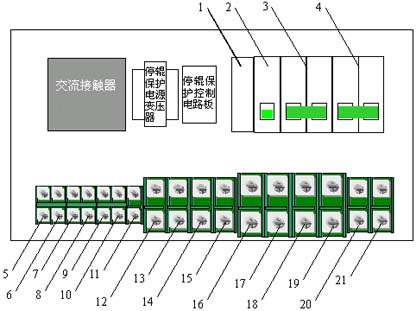

2) 配电板和接线平台的功能

1——停辊保护控制电路和交流接触器线圈的保险丝(6A);
2——停辊保护使能开关:向下为关闭停辊保护功能。向上为开启停辊保护;
3——主板A电源开关:向下为关,向上为开;
4——主板B电源开关:向下为关,向上为开;
5 、6、7——停辊保护传感器(NPN)接线平台:5接传感器的V0,6接传感器的OUT,7接传感器的V+(+12V)。磁性传感器使用5、6(本机配置),7空置;
8、9 ——主板A停机或故障报警接线平台:停机或故障报警时,接线平台输出AC220V,正常工作无电压输出。可外置接AC220V的报警灯等设备;
10、11 ——主板B停机或故障报警接线平台:停机或故障报警时,接线平台输出AC220V,正常工作无电压输出。可外置接AC220V的报警灯等设备;
12、13 ——主板A功率输出接线平台:和变压器A的主机接线柱相连接;
14、15 ——主板B功率输出接线平台:和变压器B的主机接线柱相连接;
16、17、18、19——交流电源接线平台:其中16接交流电源的零线,17、18、19分别接交流电的A、B、C三相火线;
20、21——地线接线平台:分别接大地地线和变压器地线接线柱

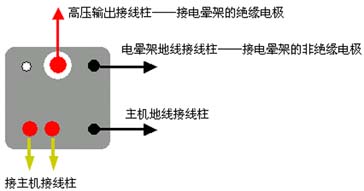

3) 主机和变压器的连接

    主机的两路功率输出A(12、13)和B(14、15)接线平台分别和A、B两组变压器,并按照右图规则分别连接接线要求:
1.连接导线的两端一定要焊接在随机配的接线鼻子上再连接在对应的接线平台和接线柱上,否则容易烧毁接线平台和接线柱!
2.连接导线尽量的短,多余部分请剪除。
3.主机的地线接线平台一定要接大地地线!

4) 变压器和放电架的连接

接线要求:

  • 高压线和地线连接导线的两端一定要焊接在随机配的接线鼻子上再连接在对应的接线平台和接线柱上,如果电晕架地线接线柱出现开路,设备工作时将会将高压引至电晕设备的主机,使设备带高压并损坏主机和击穿变压器!!
  • 高压线和其连接的相关部件与其它任何物体之间的距离需大于80mm。否则可能出现放电,致使设备出现间歇工作和停机保护。
  • 一定要认清放电架的绝缘电极和非绝缘电极。接反将损坏电晕设备。
  • 所有接线应连接正确和可靠,主机和放电架之间的高压连线应尽量的短。
  • 接线平台和接线柱上的螺丝必须旋紧,否则可能出现间歇工作和发热烧坏接线平台。

5) 主机和AC220V电源的连接

交流电源接线平台中16接交流电源的零线,17、18、19分别接交流电的A、B、C三相火线,导线>6mm2,连接导线要焊接在随机配的接线鼻子上再连接在对应的接线平台上。

接线要求:

  • 接线平台上的地一定要接大地地线,否则主机容易损坏!
  • 接线平台上的螺丝必须旋紧,否则可能出现间歇工作和发热烧坏接线平台

6) 停辊保护的使用

    停辊保护传感器可选用磁性传感器,也可以选用NPN型接近传感器。
    磁性传感器(本机配置)使用5、6两接线平台(无极性),7空置。选用NPN型接近传感器,5接传感器的V0,6接传感器的OUT,7接传感器的V+(+12V),请勿接错!
    2为停辊保护使能开关。关闭时(向下为关),停辊保护无效。开启时(向上为开),停辊保护使能。辊转动3秒电晕机自动开启工作,辊停转3秒电晕机自动停止工作。

六. 使用

薄膜的双面电晕处理
1. 将配电板上的空气开关3和4推至向上位置,将面板上的按键1-3,1-4按出,按下电源开关1-9,电晕设备即可正常工作。电晕架上即会出现电晕放电。按出电源开关1-9,电晕设备停止工作(平时工作只需开关1-9按键)。短时间停机(软停机)只要按进对应的按键1-3,1-4即可停止对应的主板工作。
2. 调节按键1-5,1-7或1-6,1-8,即可调节对应主板的输出功率。黄键(UP)增加功率,绿键(DOWN)减小功率。
3. 每次开机,设备会保持上次关机时的功率值。
薄膜的单面电晕处理
操作同薄膜的双面电晕处理,只是关闭不需处理面的主板电源空气开关1-3或1-4即可。


注意:

  • 设备工作时,主机的风扇和排风窗口不能有物体遮挡。
  • 变压器不要紧贴铁或刚材质的台面安置,设备四周请离这类材质4cm以上的距离。否则会因涡流损耗增加电耗和温升。

七. 维护

1. CTE-12000F设备为高压电源,且主机内部的电路和AC电源不隔离,非专业技术人员请勿维护和修理。
2. 每6个月清洁一次主机和放电架内的灰尘。
3. 有任何问题或维护技术资料可在互联网http://www.coronalab.net上得到帮助。
4. 故障排除

故障显现
排除方法
开机后无电晕,蜂鸣器不响,主板状态发光管不亮。 1.检查配电板上的空气开关3,4(向上开)和面板上的电源开关按键1-9(按进开)是否开;
2.三相AC220V是否接通(交流电源接线平台17没电时整机将无法开启)。
开机后只有短暂的几次电晕,蜂鸣器响,主板状态发光管亮0.5秒熄0.5秒。 1.检查电晕架的硅胶辊是否有击穿点(有用704硅胶或无色玻璃胶修补);
2.检查主机和电晕架之间的高压连接导线是否和地线、设备及其它物体接触或靠的太近(高压线和任何物体之间的距离应大于8厘米)而放电、漏电或短路;
3.检查电晕架的轴承是否损坏。
开机后无电晕,蜂鸣器响,主板状态发光管亮0.5秒熄0.5秒。 1.面板上的输出停按键1-3,1-4是否按出(按入停);
2.变压器没接、接触不良、高压输出线没接、接触不良;
3.停辊保护的使用是否正确(可关闭停辊保护使能空气开关2检查);
4.若已经排除外部故障,则主板可能损坏,主板状态发光管亮0.5秒熄0.5秒。更换主板。
开机后有电晕,8秒停机,蜂鸣器响 主板的排风扇坏或因灰尘异物阻塞而不转,主板状态发光管亮2秒熄2秒
开机功率输出为最大或最小,调节按键无效 按键坏,换之。

5. 主板
1) 主板状态发光管(红)的状态指示
a) 主板无电源,发光管不亮;
b) 主板正常工作,发光管常亮;
c) 排风扇坏或因灰尘异物阻塞而不转,发光管亮2秒熄2秒;
d) 变压器没接、接触不良或电晕架及相关高压部件漏电、打火、击穿发光管亮0.5秒熄0.5秒;
e) 排除外部故障,主板损坏发光管亮0.5秒熄0.5秒。更换主板。

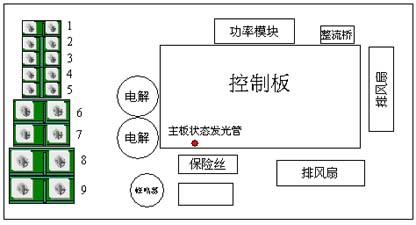

2) 主板器件和接线平台的布置

接线平台的编号和功能
1--软开关控制线。+5V(或浮空)主机开,0V(或对4短路)主机关;
2--主板输出功率控制线(由显示板控制);
3--显示板的电源(+18V);
4--主板地(V0);
5--外置报警输出(报警输出时5,6输出AC220V);
6,7--主板AC220V电源输入;
8,9--功率输出(接变压器)。
更换主板时将线槽引出的线和接线平台上的编号一一对应连接,并旋紧螺丝。

请特别注意

  • 设备的主机和变压器的地一定要和大地地线可靠连接!
  • 主板和AC220V电源不隔离,操作时一定要关闭配电板上的空气开关2,3,4和面板上的电源开关1-9,关闭电源。接线平台上的任何接点不能对地(机箱)和互相接触。否则将损坏主板!!如1、2、3、4为小信号控制线,如果和机箱相接触则将烧毁主板的控制电路。如6、7为功率输出如果和机箱,8、9或1、2、3、4、5接触则将烧坏功率模块或主板的控制电路.....。
